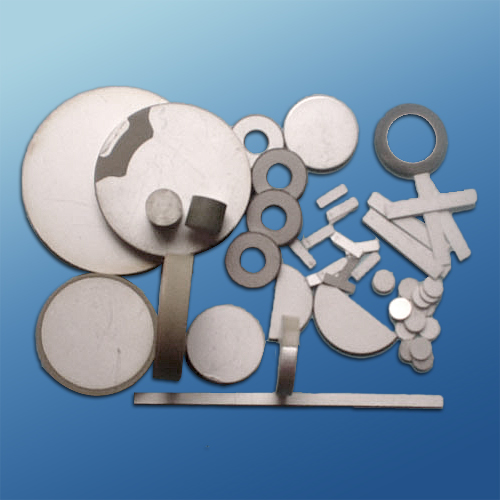

Ring, Runde, Rechteck-Form P4 und materielle piezo Keramik P8
Piezoelektrisches keramisches
Wenn die Spannung an der piezoelektrischen Keramik angewendet wird, tritt die mechanische Deformation mit der Änderung der Spannung und der Frequenz auf. Andererseits wenn produziert das Vibrieren der piezoelektrischen Keramik, eine Gebühr. Entsprechend diesem Prinzip wenn der Vibrator aus zwei piezoelektrischen keramischen oder einer Form von piezoelektrischem keramischem und von einer Blechtafel verfasst wird, genannt das bimorph Element und ein Signal anwendet, strahlt es die Ultraschallerschütterung aus, die zum Verbiegen passend ist. Demgegenüber wenn eine Ultraschallerschütterung am bimorph Element angewendet wird, wird ein elektrisches Signal erzeugt. Basiert auf dem oben genannten, kann die piezoelektrische Keramik als Ultraschall-Sensoren benutzt werden.
Die piezoelektrische keramische Oblate ist elektrische Geräte mit einer einfachen Struktur und Licht, mit hoher Empfindlichkeit, kein Magnetfeld verbreitete ohne Überlaufen, Kupferdraht und Magneten, Leistungsaufnahme der geringen Energie, weniger Kosten, einfache Massenproduktion und die Vorteile von weit verbreitetem. Passend für die Ultraschall- und akustische übertragende und empfangende Welle, ist piezoelektrische Keramik verhältnismäßig großes Gebiet und kann auch verwendet werden, um Druck und Erschütterung zu ermitteln. Das Funktionsprinzip ist, den umschaltbaren Piezoeffekt, die angewandte Spannung im Audio und die Stimme zu verwenden.
Descriptio piezoelektrisches keramisches:
◊ hohe Leistungsfähigkeit: hoher mechanischer Parameter Q, der Transduction leistungsfähig zwischen Strom und Ton über 95%.
◊ großer Umfang: die Wandlerstärke wird durch das Reparieren des Hochgeschwindigkeitsvibrators direkt auf der Basis der waschenden Nut mit Bolzen verbessert. Vergleichen Sie mit einem magnetischen Expansionsvibrator, sein Umfang kann über 50% verbessert werden.
◊ gute Hitzebeständigkeit: eine große Strecke der Betriebstemperatur, des niedrigen Resonanzwiderstands und der Hitzeproduktivität.
◊ guter Bau: befestigt durch den Bolzen, einfach für das Zusammenbauen, hohe Zuverlässigkeit.
Anwendungs-piezoelektrisches keramisches:
weit verbreitet in allen Arten Ultraschall-sensor.ultrasonic-Wandler. Medizinische, Ultraschalldetektoren und so weiter
Ringform Spezifikations-piezoelektrisches keramisches 45x15x5 Millimeter:
Maße (Millimeter) |
Kapazität C (PF) |
Schwache Feldableitung Tgδ (12v) |
Starke Feldableitung Tg-δ (400v) |
Kreisfrequenz Franc (kHz) |
Resonanzwiderstand ZM (∩) |
Starke Frequenz Ft (kHz) |
Koppelungsmodul Kr (%) |
Qualitätsfaktor Qm |
Φ45*Φ15*5 |
2580±10% |
≤0.5% |
≤1.0% |
38.1±5% |
≤15 |
410 |
≥46 |
≥800 |
Wettbewerbsvorteil-piezoelektrisches keramisches:
◊ hohe Leistungsfähigkeit
◊ großer Umfang:
◊ gute Hitzebeständigkeit
◊ guter Bau:
